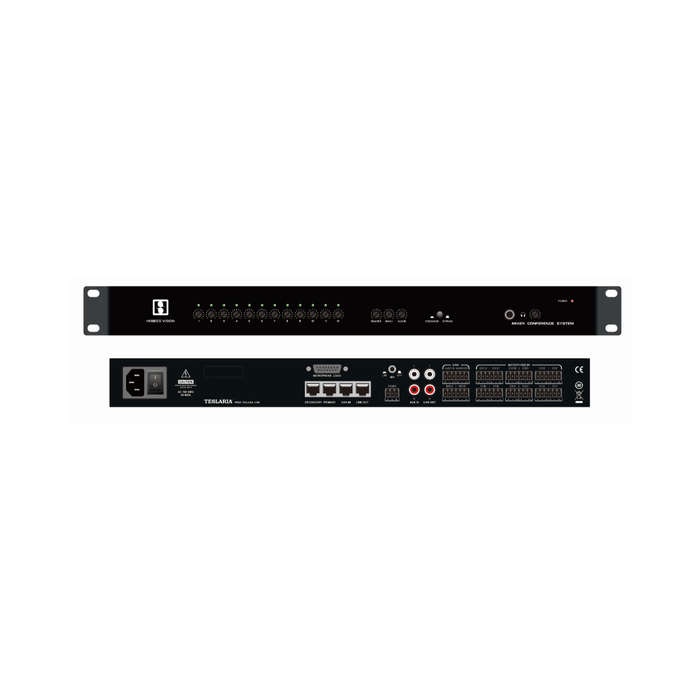

数字音频处理器 HS-DMP 1616

· HS-CES 平台系统下全网络运行的模块化产品

· HS-DMP 1616 数字音频处理器采用物联网络系统架构设计，开放数据接口，支持双向数据通信、支持设备全功能性远程调试及运维管理

· 具备 IEEE 标准网络化智能管理，支持多设备集中管理

· 拥有独特的 Smart voice correction 技术

· 兼具故障信息监测功能

· 具备每通道 16 段参量均衡调整功能

· 具备 32 组场景预设功能

· 具备单通道独立反馈抑制器功能

· 具备 AEC 回声消除功能，用于提升视频会议声音质量

· 支持信号发生器功能，粉红噪声、白噪声和正弦波信号

· 具备输入输出通道音量值限定功能

· 具备全部通道自动混音功能

· 支持全部通道任意路由功能，且混音值可调

· 支持外接 16 个触摸屏控制面板

· 输入通道支持 48V 幻象供电

· 高性能浮点 DSP 处理

· 16 个话筒 / 线路平衡输入音频通道

· 每输入通道具有独立的自适应反馈抑制器

· 兼具网络 / 串口通讯双备份功能

· 专业工程机设计 - 内置电源后置式左侧开关设计

· 国际标准 1U 尺寸设计

文件及概述描述技术参数示意图

HS-DMP 1616☜ 产品资料文件下载

数字音频处理器 HS-DMP 1616 是运行在 HS-CES 系统平台下的一款产品，支持 IEEE 标准以太网络通讯，基于软件平台运行、可网络远程调试，对音频处理器单独每路输出进行单独调试和控制，为音频技术人员、运维人员提供全新便捷、高效的工作方式，即使在没有专业技术人员的情况下，其简易快捷的操作方式也能保证使用方随时随地得心应手。该产品是一台功能强大的数字音频处理器，最新版本的音频浮点运算 DSP 芯片和系统独有的 Smart voice correction 技术让声音的处理能力达到最佳。超低底噪前置放大电路，低失真度模拟电路，为现场提供高品质的音色。

产品型号	产品说明
HS-DMP 1616	16*16 数字音频处理器
HS-DMP 1616 C	支持 AEC 的 16*16 数字音频处理器
HS-DMP 1616 AT	支持 Dante 的 16*16 数字音频处理器
HS-DMP 1616 C AT	支持 AEC 和 Dante 的 16*16 数字音频处理器

HS-DMP 1616 具有 16 路独立话筒/ 线路输入端口和 16 路独立线路输出端口，基于独特的核心 DSP 算法，内置独立的极低失真自适应反馈抑制器，噪声门、压限器、参量均衡器、高 / 低通滤波器、延时器，意味着您可以对每一个输入音频通道进行精确、精心的设置。全矩阵混音，实现任意输入通道的自由混音。输出通道均有独立的16 段参量均衡器、压限器、高/ 低通滤波器和延时器。该产品广泛应用于学校、政府机关、国有企业、金融机构等大中小型会议室、多功能厅等场所。

HS-CES 系统
通讯	100/1000Mbps，自动交换，自动协商，自动发现，标准 TCP/IP 协议
处理器	ADI SHARC 第四代 ADSP-21489@400MHz SIMD
音频信号处理	Smart voice correction 技术
处理能力	400MIPS/2.2GFLOP
采样率	48kHz，24Bit ADC，24Bit DAC
频率响应	20Hz ～ 20kHz,±0.2dB
动态范围	114dB，ADC，DAC
总谐波失真	<0.006%；1kHz@+4dBu；<0.005%；20Hz ～ 20kHz@+4dBu
信道串扰	>-80dB@1kHz，Type
本底噪声	-92dBu（无记权）
共模抑制比	>80dB@1kHz
延时（输入路由至输出）	2.5ms
标称输入电平	0dBu
默认输入、输出电平	0dBu
话筒前置放大增益	0～ 40dB 模拟增益，12dB 数字增益
最大输入电平	+18dBu
输入阻抗	>5kΩ 平衡，>3kΩ 非平衡
幻象电源（每路输入）	48VDC，@14mA MAX
标称输出电平	0dBu 线路电平
输出阻抗	600Ω 平衡
功耗	75W
电源	100 ～ 240V 交流，50/60Hz
端口
音频输入	16 路平衡话筒 / 线路电平输入，3.81mm Phoenix 接口
音频输出	16 路平衡线路电平输出，3.81mm Phoenix 接口
网络接口	标准以太网 TCP/IP 协议，RJ45 端口，100M/1000M 自适应
RS232 接口	默认 115200 波特率，8 数据位，1 停止位，无奇偶校验，3Pin 3.81mm Phoenix 端口
RS485 接口	默认 19200 波特率，3Pin 3.81mm Phoenix 端口，用于连接配套的触摸屏控制面板
POWER 指示灯	红色 LED 指示灯，指示灯常亮表示电源供电正常
STATUS 指示灯	绿色 LED 指示灯，指示灯常亮表示网络连接正常
DATA 指示灯	绿色 LED 指示灯，指示灯闪烁表示正在发送 / 接收数据
FAULT 指示灯	红色 LED 指示灯，表明设备出现严重故障，需要返回厂家维修
工作环境
工作温度范围	-10℃～ 40℃
工作湿度范围	<90%RH
尺寸
产品尺寸	435mm×290mm×44.45mm
包装尺寸	530mm×350mm×100mm
