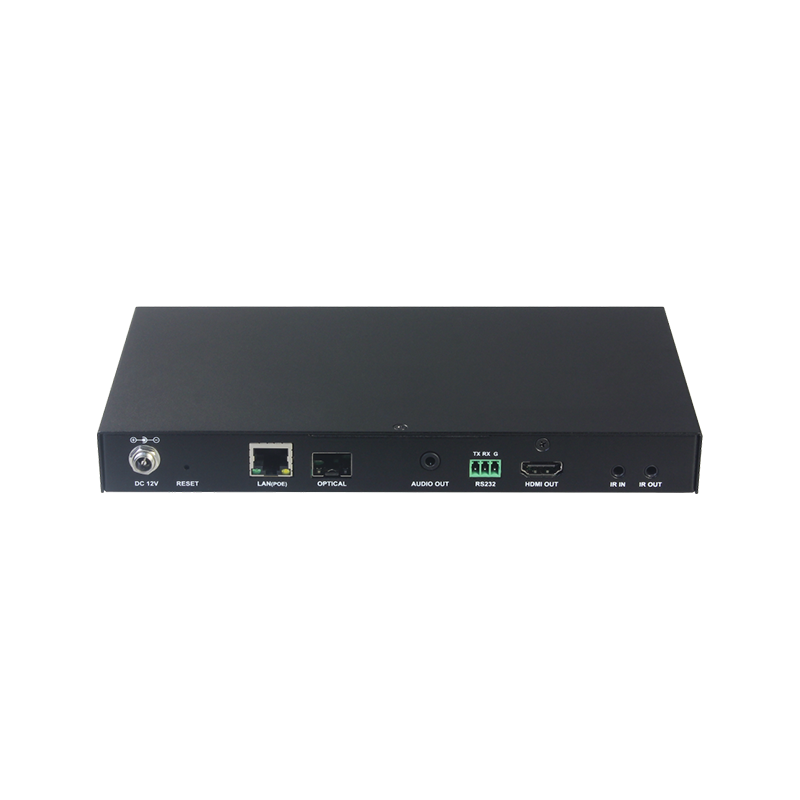

HS-VSD 201 4K 解码器

产品特性 -
· 支持 CEC 控制电视开关机，以及 CEC Frame ——发送任意 CEC 帧去控制显示器(供第三方设备编程使用)
· 支持高达 3840 x 2160@60Hz 4:2:0, 3840 x 2160@30Hz 4:4:4 的分辨率
· 兼容 HDCP 2.2
· 灵活的路由方案，支持音视频、红外和 USB 信号单独或整体路由配对
· 可在多个解码器上对输出的码流进行解码和观看
· 通过 Cat 5e 或以上的网线能传输最远 100 米的视音频、USB、红外、RS232 等信号
· 支持编解码器之间、解码器与 IP 接口控制器之间的双向串口通信
· 支持编解码器之间的双向红外信号透传
· 支持 IR Generation —— 可通过 API 发送红外码去控制显示设备
· 解码器配置 USB Type A 接口, 兼容 USB2.0 ，可与鼠标键盘等外围设备相连并支持对 USB 外围设备最高 +5 VDC，500 mA 的供电
· 支持鼠标漫游
· 提供点对点，多点对多点的应用
· 支持 PoE 供电，无需另外连接电源适配器
· 编码器配合解码器使用可操作最大 16x16 的电视墙
· 支持电视墙填充/拉伸模式、画面旋转设置 -- 经过解码的视频可以填充视频墙，维持宽高比不变，或者顺时针方向旋转 180/270 度
· 支持多种控制选项，如前面板的 DIP 拨码开关， PC console, Visual M ( iPad 端)和 IP 接口控制器
· 支持以太网通信协议，如 TCP/IP, ARP, DHCP, ICMP (ping), IGMP, UDP
产品参数
产品特性
-
·
支持 CEC 控制电视开关机，以及 CEC Frame ——发送任意 CEC 帧去控制显示器(供第三方设备编程使用)
·
支持高达 3840 x 2160@60Hz 4:2:0, 3840 x 2160@30Hz 4:4:4 的分辨率
·
兼容 HDCP 2.2
·
灵活的路由方案，支持音视频、红外和 USB 信号单独或整体路由配对
·
可在多个解码器上对输出的码流进行解码和观看
·
通过 Cat 5e 或以上的网线能传输最远 100 米的视音频、USB、红外、RS232 等信号
·
支持编解码器之间、解码器与 IP 接口控制器之间的双向串口通信
·
支持编解码器之间的双向红外信号透传
·
支持 IR Generation —— 可通过 API 发送红外码去控制显示设备
·
解码器配置 USB Type A 接口, 兼容 USB2.0 ，可与鼠标键盘等外围设备相连并支持对 USB 外围设备最高 +5 VDC，500 mA 的供电
·
支持鼠标漫游
·
提供点对点，多点对多点的应用
·
支持 PoE 供电，无需另外连接电源适配器
·
编码器配合解码器使用可操作最大 16x16 的电视墙
·
支持电视墙填充/拉伸模式、画面旋转设置 -- 经过解码的视频可以填充视频墙，维持宽高比不变，或者顺时针方向旋转 180/270 度
·
支持多种控制选项，如前面板的 DIP 拨码开关， PC console, Visual M ( iPad 端)和 IP 接口控制器
·
支持以太网通信协议，如 TCP/IP, ARP, DHCP, ICMP (ping), IGMP, UDP
我知道了
文件及概述描述技术参数示意图

HS-V‍SD 201 4K☜ 产品彩页资料文件下载

HS-V‍SD 201 4K☜ 产品说明书文件下载


        Homsee VSD 201 4K 是一款紧凑的采用 JPG 2000 方案的解码器。可通过标准千兆以太网对 4K 超高清媒体信号进行切换和分配，与 Homsee VSE 201 4K 编码器配合使用可提供完整的点对点视音频流媒体系统。它可以解码来自 VSE 201 4K 编码器的实时媒体流文件。它兼容高达 3840 x 2160@60Hz 的流媒体分辨率。解码器还支持 PoE 供电，无需另外连接电源适配器。


Homsee VSD 201 4K 是一款紧凑的采用 JPG 2000 方案的解码器。可通过标准千兆以太网对 4K 超高清媒体信号进行切换和分配，与 Homsee VSE 201 4K 编码器配合使用可提供完整的点对点视音频流媒体系统。它可以解码来自 VSE 201 4K 编码器的实时媒体流文件。它兼容高达 3840 x 2160@60Hz 的流媒体分辨率。解码器还支持 PoE 供电，无需另外连接电源适配器。




互联互通

信号交互共享，通过交换机堆叠（级联），构成统一的整体，实现区域互联互通，灵活性高。



可视化操作

通过第三方Visual M 控制软件对信号源进行拖拽式操作，可对输出画面进行预览、控制切换，并提供API 端口便于第三方控制系统集成管理，使用简单，易于操作。




布线简单，环境更简洁

系统支持PoE 供电，只需要CAT6 网线与交换机相连接，即可系统互联，无需另外使用电源供电，使得布线场景更简洁。



扩容升级更简单

支持通过Maintain Tool 工具实现固件升级，系统以网络为基础，增容更简便。




视频

最大数据带宽

8.91 Gbps (每色2.97 Gbps)

最大像素时钟

297 MHz

色深

8 bits每色

格式

RGB 和 YCbCr 数字视频

标准

HDMI 1.4, HDCP 2.2, VESA, CEA-861F



输入视频

输入视频接口

1 x 1GbE电口

1 x 1GbE网口

输入视频类型

IP 码流

输入视频分辨率

最高 3840 x 2160@30Hz 4:4:4


输出视频

输出视频接口

1 x HDMI Type A 母座，19 针

输出视频类型

HDMI, HDCP

输出视频分辨率

最高 3840 x 2160@30Hz 4:4:4

端对端延时

1 ~ 2 fps

输出视频信号

0.5~1.2 V p-p

输出 DDC 信号

5 V p-p (TTL)

视频阻抗

100 Ω



音频

增益

非平衡输出: 0 dB

频响

20 Hz ~ 20 kHz, ±1 dB

立体声通道隔离

> 80 dB

数字采样率

48 kHz

色深

24 bits




输入音频

数字音频输入

输入音频接口

1 x 1GbE电口

1 x 1GbE网口

信号格式

LPCM 2.0/2.1/5.1/ 7.1; Dolby 5.1/7.1/Atmos;

DTS 5.1/7.1/DTS:X




输出音频

数字音频输出

输出音频接口

1 x HDMI Type A 母座，19针

信号格式

LPCM 2.0/2.1/5.1/ 7.1; Dolby 5.1/7.1/Atmos;

DTS 5.1/7.1/DTS:X

模拟音频输出

信号类型

非平衡立体声

输出音频接口

1 x 3.5 mm 立体声接口

信号格式

模拟

阻抗

>20 ohms




控制和管理

控制和管理选项

前面板拨码开关，PC Console (HDMI over IP Console), iPad 端Visual M, IP 接口控制器 (VD C)




常规

操作环境温度与相对湿度

+32°F ~ +113°F (0°C ~ +45°C)

10% ~ 90%,无冷凝

存储环境温度与相对湿度

-4°F ~ +158°F (-20°C ~ +70°C)

10% ~ 90%,无冷凝

电源

12 V DC 1 A

电源功耗

约 4 W

(通过 PoE 或电源适配器供电)

静电保护

人体放电模式：

±8 kV (气隙放电)

±4 kV (接触放电)

浪涌保护

电压: ±1 kV

群脉冲保护

电压: ±2 kV

机器尺寸

（宽x高x深）

(220 mm x 25 mm x 130.2 mm)

机器净重

（不含配件）

1.63 lb (0.74 kg)





拓展应用



可以与Extron 产品搭配使用，系统加入IPCP Pro 250 控制处理器，通过可视化软件进行控制，再接入音频处理器使用，还可以搭配Cable Cubby 桌面插座，适用于各类企业的会议时使用。
