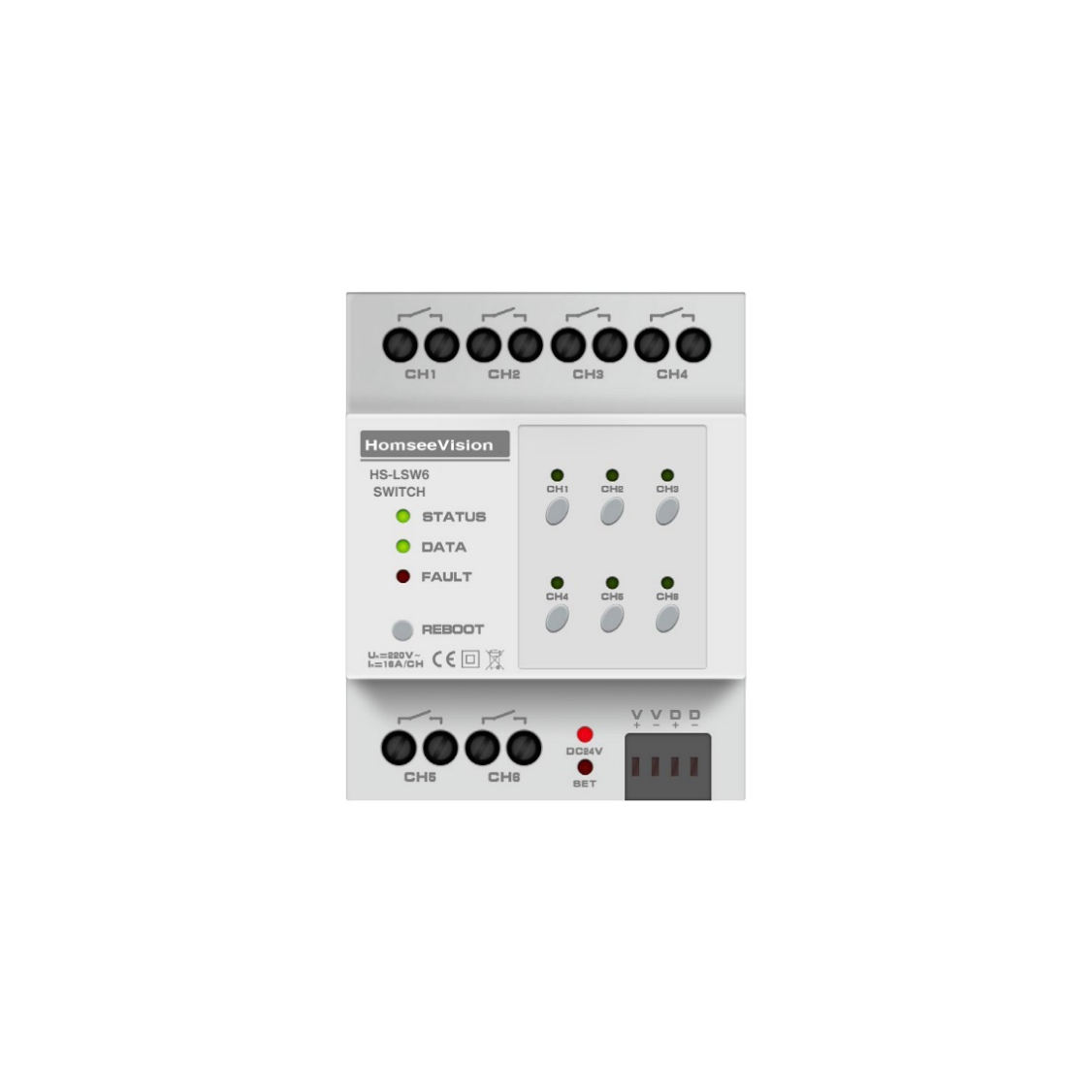

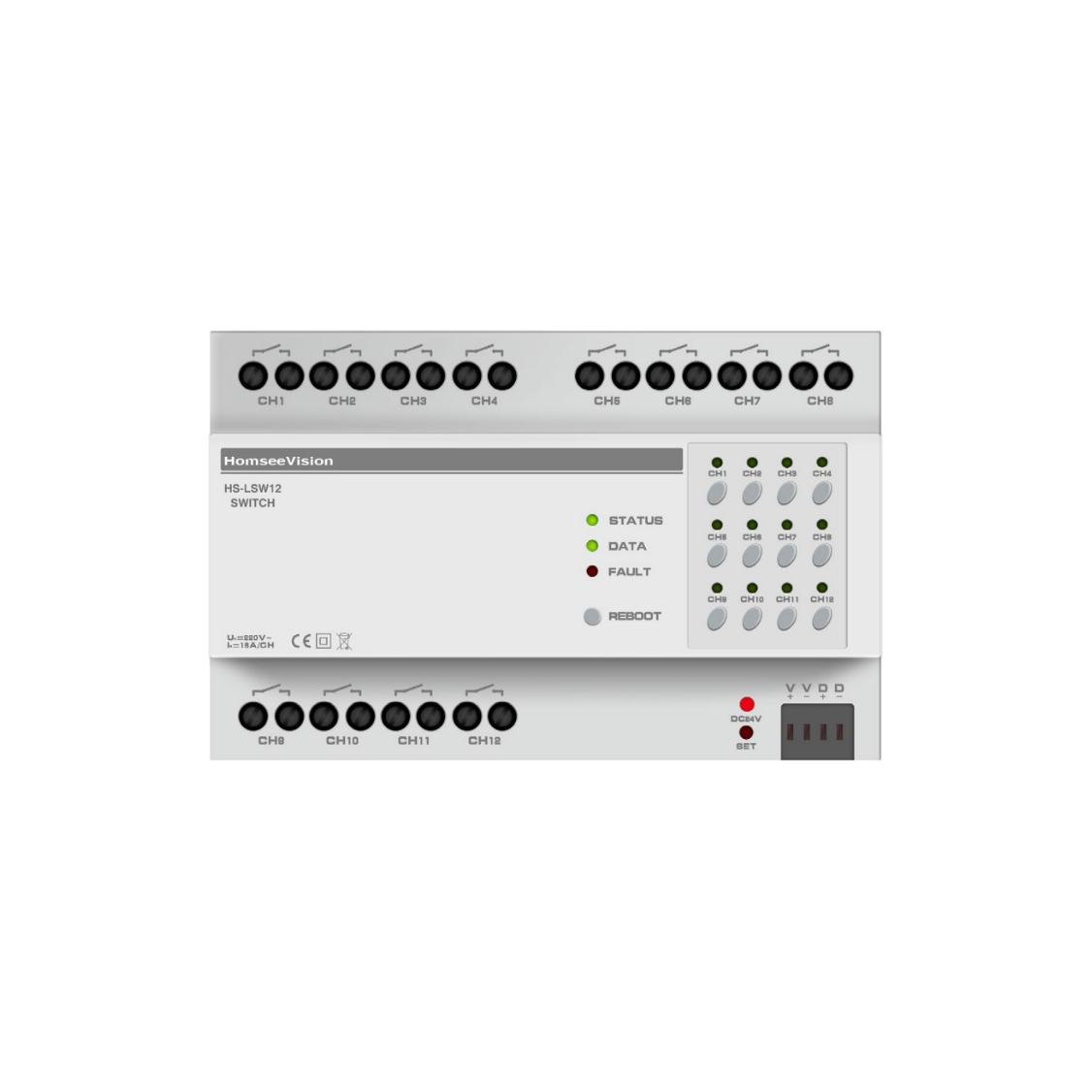

HS-LSW6/HS-LSW12 宏思6路/12路开关照明模块

· 宏思可视化核心管理服务器系统平台下全网络运行的模块化产品
· HS-LSW6/LSW12 照明开关模块采用物联网络系统架构设计，开放数据接口，支持双向数据通信、支持设备全功能性远程调试及运维管理
· 思可视化核心管理服务器系统系统下全网络运行的模块化产品
· 国际标准 DIN35 导轨式模块化设计，便于安装
· 专业工程底端螺栓式接线端子设计
· 总线式智能管理设备，支持多设备集中管理
· 具有故障信息监测及报警功能
· 支持多通道顺序延时开启功能
· 具备磁保持继电器回路控制，控制零功耗
· 具备手动控制功能、远程控制、条件控制等控制方式
· 模块支持过热、过压、欠压、短路保护
· 单通道可接入 16A 负载
· 每通道带 LED 状态显示
· 6/12 个独立控制通道
· 具备 LED 通道状态指示
· 单路总线串接设备数量 64 个
· 抗静电干扰能力≥ 8KV
文件及概述描述技术参数示意图

  HS-‍LSW6/LSW12‍☜ 产品资料文件下载


全新的HS-LSW6/LSW12 是运行在宏思可视化核心管理服务器系统平台下的一款6/12 通道的智能照明开关模块，基于软件平台运行、可网络远程调试，对HS-LSW6/LSW12 开关模块每一路进行单独管理。该模块可以通过 HC-CCU 协同系统服务器进行通讯，实现远程管理及在线升级。

HS-LSW6/LSW12 设计用于支持不可调光的照明或开关类设备。面板具有独立通道管理按键，即使离线状态下也可以完成系统管理，每通道具有清晰的LED 状态指示灯，可实时观察每通道的开关状态。标准35mm 导轨式设计，便于安装在嵌墙式或壁挂式箱体中，接线方式采用安装在顶端和底端的螺栓式接线端子，便于安装和维护。


系统运行HS-LSW6HS-LSW12
平台宏思可视化核心管理服务器系统平台
通讯内部总线通讯方式
负载通道6路12 路
最大负载电压440V AC (50/60Hz)
最大负载电流16A/CH（3500W   230VAC） 阻性负载
机械耐久性1×106 次
电耐久性1×104 次
静电抗扰能力≥ 8KV（空气放电法）
总线最大设备数量64 个
静态功耗0.5W
电源DC 24V
端口

总线端子按压式可插拔端子
负载端子螺栓式端子
总线线径单股 Ф0.5-0.8mm²
负载线径0.5-4.0mm²
T-NET 总线端口1 路总线端口，用于连接总线通讯设备
RESET重置端口
STATUS 指示灯绿色 LED 指示灯，指示灯常亮表示网络连接正常
DATA 指示灯绿色 LED 指示灯，指示灯闪烁表示正在发送 / 接收数据
POWER 指示灯红色 LED 指示灯，指示灯常亮表示电源供电正常
工作环境

工作温度范围-10℃～ +50℃
工作湿度范围10% ～ 85%RH，无结冰，凝露
尺寸

产品尺寸72mm×92mm×65mm 144mm×92mm×65mm
安装尺寸DIN35 标准导轨式安装
