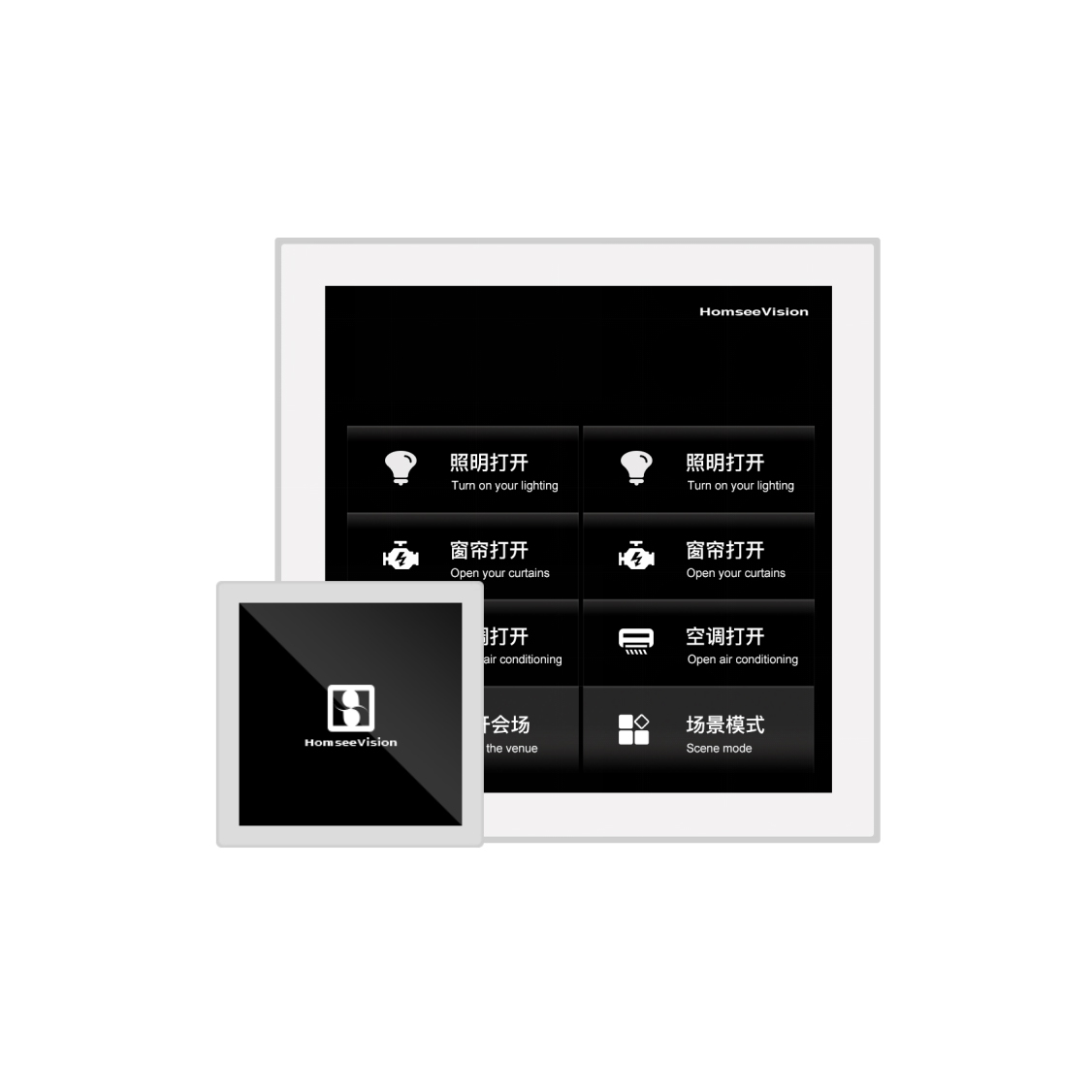

HS-TOUCH 86 宏思墙面触控屏

· 宏思可视化核心管理服务器系统平台下全网络运行的模块化产品
· 支持 MODBUS 总线协议
· 支持与音频处理器实时双向数据通信
· 多台触摸屏数据实时双向通信
· 触摸屏采用高精度电阻触摸屏
· 触摸屏支持 80 多万次触摸点击
· 触摸屏支持中文双界面显示，支持快速切换
· 触摸屏简单易懂的操作界面，快速操作
产品参数
·
宏思可视化核心管理服务器系统平台下全网络运行的模块化产品
·
支持 MODBUS 总线协议
·
支持与音频处理器实时双向数据通信
·
多台触摸屏数据实时双向通信
·
触摸屏采用高精度电阻触摸屏
·
触摸屏支持 80 多万次触摸点击
·
触摸屏支持中文双界面显示，支持快速切换
·
触摸屏简单易懂的操作界面，快速操作
我知道了
文件及概述描述技术参数示意图

HS-Touch 86 ☜ 产品资料文件下载


HS-Touch 86 墙面多位按键面板是运行在宏思可视化核心管理服务器系统平台下的一款标准化模块产品。可以对音频处理器16 通道输入、输出音量进行控制，静音控制，可以调用音频处理器主机预设的场景，通过RS-485 通讯方式，连接多达16 个触摸屏终端。是智慧会议空间系统的辅助控制方式。

触摸屏具有双向反馈功能，实时显示当前音频处理器的 dB 值，多个触摸屏之间音量实时与主机同步。本触摸屏具有中文、英文双界面 , 具有菜单导航键、翻页键，无需查看操作手册即可使用，控制方式简单易懂。安装方式为标准国标 86 底盒，现场易安装。



宏思可视化核心管理服务器系统应用组件
分辨率 320*240
颜色 64K 色，16 位 RGB
显示器类型 TFT LCD
亮度 (cd/m2) 300
背光灯管 LED
背光灯寿命（平均） >30,000 小时
对比度500:1
视角（L/R/T/B） 75／ 75／ 60／ 70
触摸触摸 4 线精密电阻式
触控次数最少 80 万次
功耗开背光 : 170mA@5V 关背光：71mA@5V
电压输入 9-26V
震动测试10 to 25Hz(X,Y,Z 方向 2G 30 分钟 )
ESD 测试 Air=±8KV，Contact=±4KV,class B
高低温测试 –25 ～ +75℃
端口
通讯接口 RS485
工作环境
工作温度范围–20 ～ +70℃
尺寸
产品尺寸 86mm×86mm×27mm
产品净重90g
