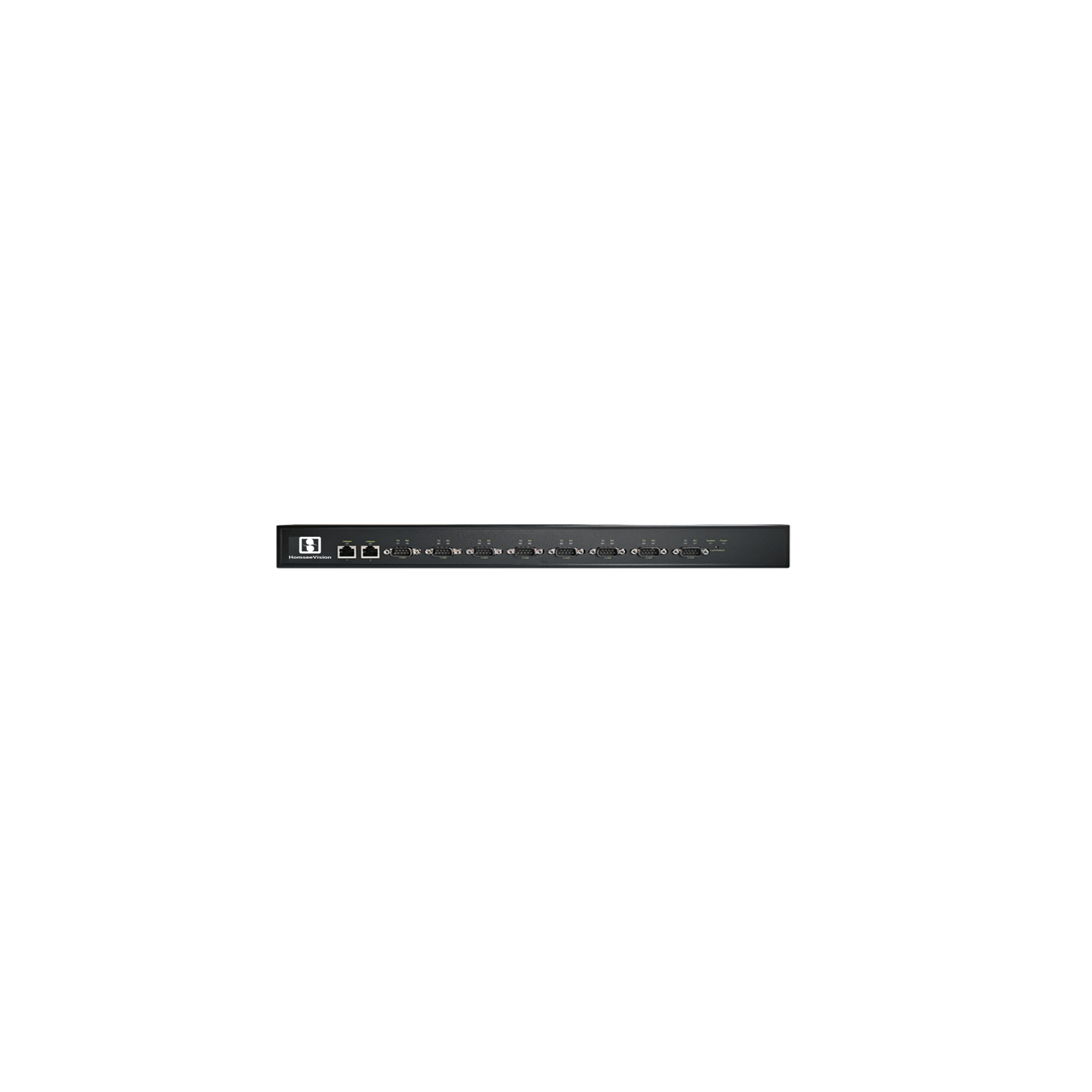

HS- ASPG-08 8通道串口协议转换网关

· 物联网数据系统平台，构建用户所需的信息，稳定可靠
· 8 个独立串口端口，可以单独设置各端口的通讯参数
· 支持 RS-232, RS-485 以及 RS422, 支持 RS485 两线半双工和四线全双工传输，双 10/100Mbps 网口，多种选择
· 支持 Auto-MDI/MDIX， 支持交叉直连网线自适应支持 VCOM、TCP Server、TCP Client、UDP 等多种工作模式内置网页， 通过网页进行参数设置
· 配备虚拟串口设置软件（VCOM）
· 串口波特率支持 110bps~921600bps
· 支持 None, Odd, Even, Mark,Space 五种校验方式
· 支持 Reload 按键， 可恢复出厂设置
· 支持固件升级
文件及概述描述技术参数示意图


   HS-ASPG-08☜ 产品资料文件下载



HS- ASPG-08   8 通道串口协议转换网关 , 实现串口和以太网口之间数据双向透明转发的设备，支持 RS-232, RS422，RS-485 半双工和全双工。配备可简单配置即可工作。在 RS485/422 接口上配备转接小板，采用电源接线端子连接，更加方便工业场合使用， 面板有 RS 232&RS485 收发指示灯，方便客户调试过程实时查看状态。

HS- ASPG-08 可广泛应用于银行、公路、大型企业网络、工业控制和物联网等。



核心

处理器
ARM 内核
工作模式
支持 VCOM，TCP Server，TPC Client，UDP 等多种工作模式
网络控制器
100/1000Mbps，自动交换，自动协商，自动发现，全 / 半双工，行业标准 TCP/IP 协议，UDP/IP,
CIP，DHCP，SSL，TSL，SSH，SFTP(SSH 文件传输协议 )，IEEE802.1X，BACnet/IP，IPv4
功率
<4W
电源
100-240V AC，50/60Hz
端口

网络接口
标准 RJ45 端口
串行端口
RS-485 ，RS-232， RS-422 串行端口，可自定义串口波特率，DB9 针串行端口
RESET
重置
指示灯

指示灯
电源, 系统状态, Link/act,TX/RX
电源指示灯
红色指示灯接通电源后常亮，表示正常
网络指示灯
绿色指示灯连接到网络成功后，网络传输数据时闪烁
系统指示灯
绿色指示灯开机自检成功后，闪烁表示设备工作正常
串口指示灯
绿色指示灯 TX/RX 传输信号时闪烁
通讯

串口波特率
921600bps
串口参数
921600，8，N，1
本地端口
TUP 模式：5004-5011 UDP 模式：6001-6008
工作环境

温度范围
-18℃～ 63℃
湿度范围
<90%RH
尺寸

产品尺寸
440mm×220mm×44.45mm
包装尺寸
530mm×350mm×100mm
