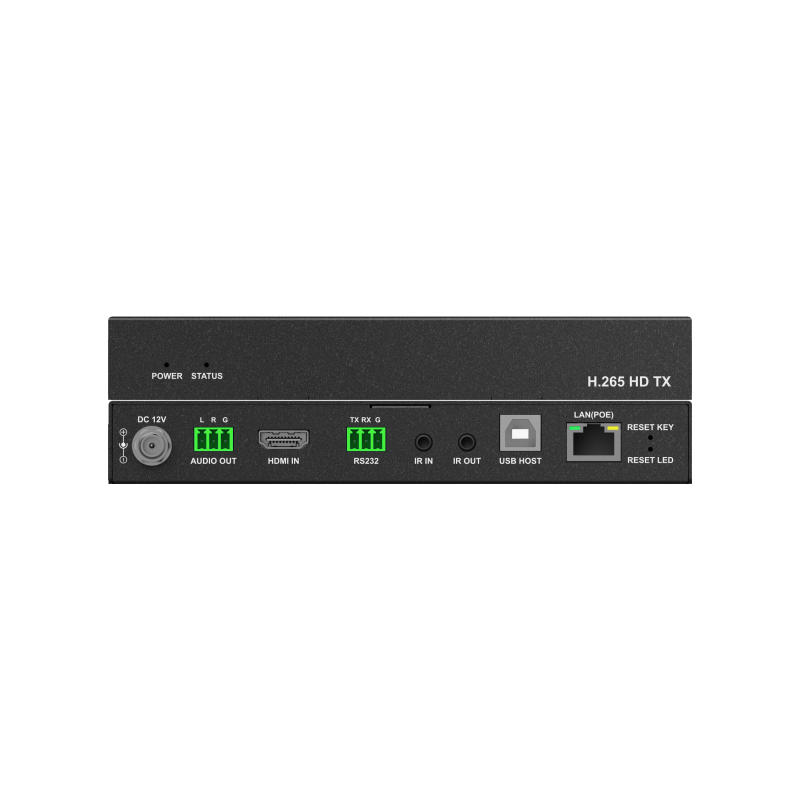

HS-VSE 201 编码器

产品特性 -

· 通过 H.265 IP 网络对 HDMI/RS232/红外/USB HID 信号进行传输

· 编码器支持最高 1920 x 1080@60Hz 的分辨率

· 支持音频解嵌功能

· 支持单播和组播两种模式

· 编码速率可调，最高支持 30Mbps

· 支持PoE 供电，无需另外连接电源适配器

产品参数

产品特性

通过 H.265 IP 网络对 HDMI/RS232/红外/USB HID 信号进行传输

编码器支持最高 1920 x 1080@60Hz 的分辨率

支持音频解嵌功能

支持单播和组播两种模式

编码速率可调，最高支持 30Mbps

支持PoE 供电，无需另外连接电源适配器

我知道了

文件及概述描述技术参数示意图

HS-V‍SE 201☜ 产品彩页资料文件下载

HS-V‍SE 201☜ 产品说明书文件下载

Homsee VSE 201 是一款编码器，可通过 IP 网络流传输音频和视频信号，并在系统中，视音频、红外、USB 和 RS232 信号可单独路由或整体路由配对。编码器还支持 PoE 供电，无需另外连接电源适配器。简单、灵活的控制方式，适用于多个应用场景。

互联互通

信号交互共享，通过交换机堆叠（级联），构成统一的整体，实现区域互联互通，灵活性高。

可视化操作

通过第三方Visual M 控制软件对信号源进行拖拽式操作，可对输出画面进行预览、控制切换，并提供API 端口便于第三方控制系统集成管理，使用简单，易于操作。

布线简单，环境更简洁

系统支持PoE 供电，只需要CAT6 网线与交换机相连接，即可系统互联，无需另外使用电源供电，使得布线场景更简洁。

扩容升级更简单

支持通过Maintain Tool 工具实现固件升级，系统以网络为基础，增容更简便。

视频
输入视频端口	1 x HDMI
输入视频类型	HDMI 1.3, HDCP 1.4
输入分辨率	640 x 480@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 800 x 600@60Hz, 1024 x 768@60Hz, 720p@50Hz, 720p@60Hz, 1280 x 800@60Hz, 1280 x 1024@60Hz, 1360 x 768@60Hz, 1366 x 768@60Hz, 1400 x 1050@60Hz, 1440 x 900@60Hz, 1680 x 1050@60Hz, 1920 x 540@60Hz, 1080i@50Hz, 1080i@60Hz, 1080p@50Hz, 1080p@60Hz
输入视频信号	0.5~1.2 V p-p
输出视频端口	1 x LAN
输出视频类型	H.264/H.265, MJPEG
输出分辨率	主码流: 480p@60Hz ~ 1920 x 1080@60Hz 小码流: 360 x 240@15Hz
编码速率	主码流: 最高 30 Mbps, 可设置小码流: 默认512 Kbps, 可设置
端对端时延	配合 VSD 201解码器: 80 ms (低时延模式, 从 Tx 到 Rx) 250 ms (高画质模式, 从 Tx 到 Rx)
视频阻抗	100 Ω
输入DDC信号	5 V p-p (TTL)
音频
输入音频端口	1 x HDMI
输入音频格式	LPCM/MPEG4 AAC 立体声
输出音频端口	1 x 凤凰端子; 1 x LAN
输出音频格式	立体声
控制
控制方式	IP 接口控制器 (VD C), 软件PC Console (HDMI over IP Console), iPad软件Visual M

拓展应用

可以与Extron 产品搭配使用，系统加入IPCP Pro 250 控制处理器，通过可视化软件进行控制，再接入音频处理器使用，还可以搭配Cable Cubby 桌面插座，适用于各类企业的会议时使用。
