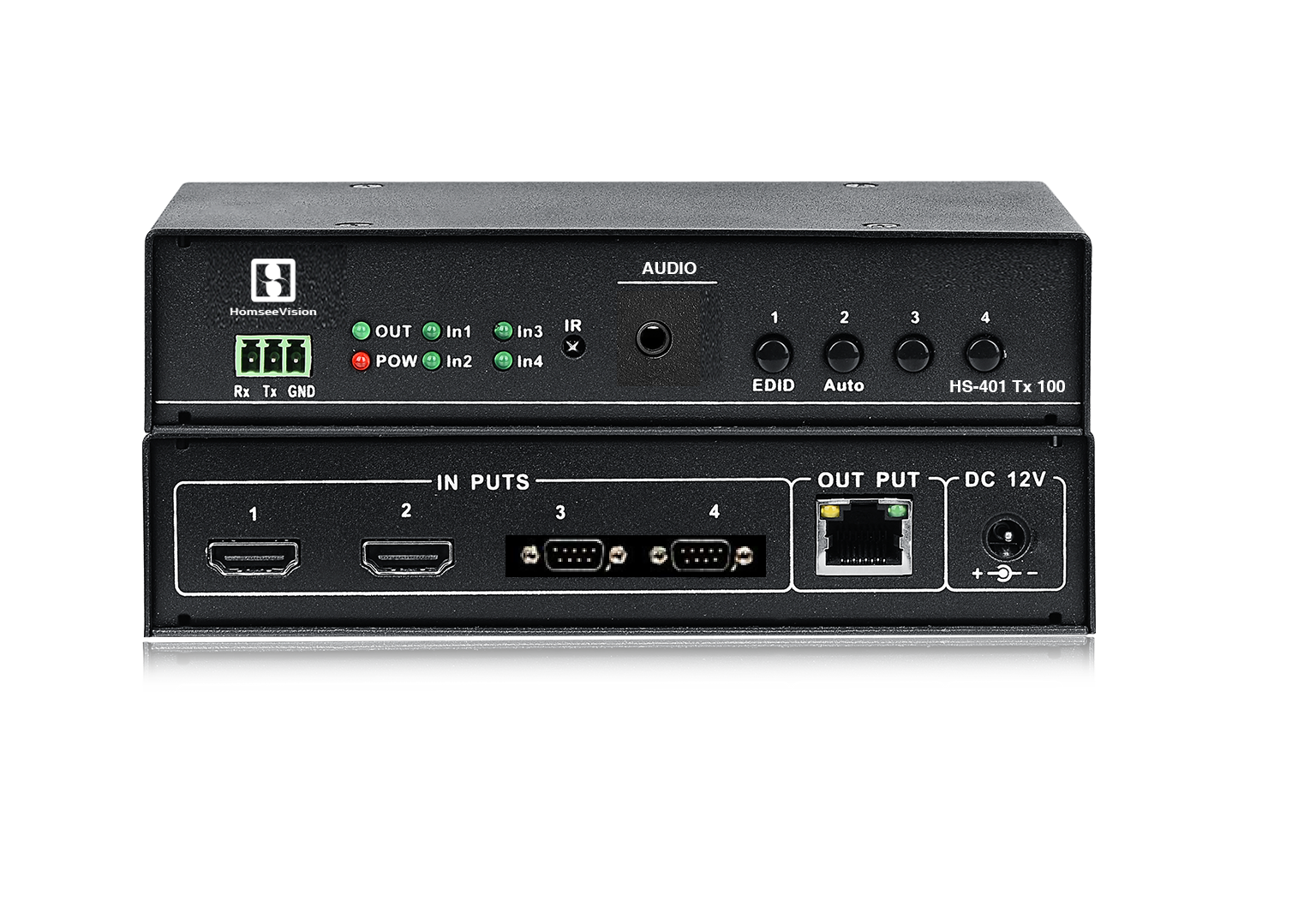

HDBT 100 米发送器 HS-401 Tx 100

产品特性 仅需一条电缆 – 支持发射音频和视频，传输控制、以太网，以及供电
· 提供两路 HDMI 输入，两路模拟视频输入以及 1 路双绞线 HDBaseT 输出
· 具备信号自动切换功能
· 任何地点都可以实现本地控制 - 使用内置红外线和 RS-232 接口控制联网源设备和显示设备
· 最长可将 HDMI 信号发送 100 米远 – 使 HDMI 信号的可达距离远超普通 HDMI 布线的能力
· 支持接收器远距离供电
· 多格式模拟接口和 HDMI 接口 – VGA,RGBHV,RGBs,HDTV,Y/C,C(复合)，以及数字 HDMI和 DVI 信号
· 标准双绞线电缆—利用具有成本效益的双绞线，节省安装所需的时间和精力
文件及概述描述技术参数示意图

HS-401 Tx 100‍☜ 产品资料文件下载

只需一条标准双绞线电缆，HS401 Tx 多格式发射器便可发射模拟和数字音频和视频信号，包括 HDMI 与 HDCP，控制和以太网，距离可达 100 米。HS-401 Tx发射器兼容的宏思媒体演示切换器使用。


规格

参数说明

尺寸（高宽厚）

2.54cm x 22.12cm x 13.08cm

双绞线类型和长度

屏蔽式Cat6 ，Cat6a和Cat7；长达328FT(100m)

连接器

视频输入： HD-15 ;HDMI输入： HDMI A型母口；模

拟立体声输入： 3.5mm迷你立体声插孔； S/PDIF数

字音频输入： RCA 插孔；以太网端口： RJ45 连接 器

HDMI 格式

兼容格式： HDMI DVI HDCP;   数据速率（最大） 6.75Gbps

HDMI 分辨率

渐进分辨率支持： 480P 至1920 x 1200@60Hz   和

2K 、4K

HDMI音频

音频解析度： 16位至24位；音频采样率：

32kHz,44.1kHz,48kHz,96kHz,192kHz

DDC/EDID

DDC/EDID支持：点对点模式下的EDID通过信宿设 备传递， EDID管理

兼容模拟视频的格式

VGA,RGBHV,RGBs,HDTV,Y/C,C(复合)

模拟视频分辨率支持

渐进分辨率支持： 480P至1920 x 1200@60Hz；交

错分辨率支持： 480i,576i,1080i

音频（模拟和数字

S/PDIF）

S/PDIF   音频格式支持： Dolby Digital,DTS,2通道L- PCM,Dolby Digital和DTS最高支持5.1声道； S/PDIF 解析度： 16至24位
