HS-W-HD☜ 产品资料文件下载

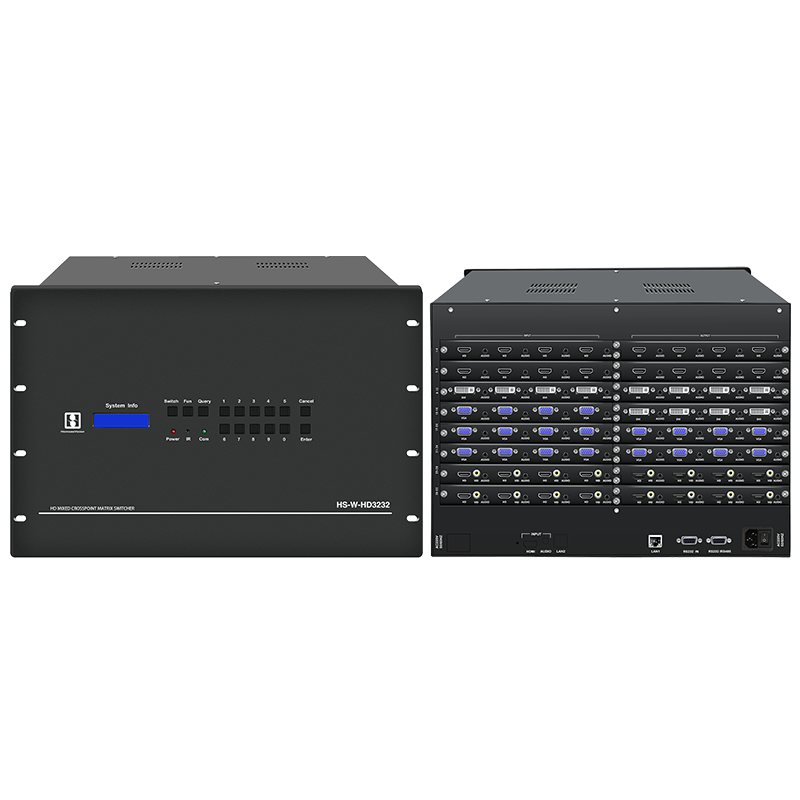

HS-W-HD 是一款全数字混合矩阵切换器，热插拔模块化设计，支持多种信号输入输出，支持按键快速切换操作，支持无缝切换，输入输出从 8*8 到72*72 不等。数字混合矩阵采用先进的数字接口，使图像信号可高保真输出，画面更加清晰。
特性：
无缝瞬间切换，不黑屏，不存在缓慢的过度动画，快如电影换镜头；
标配网口，标配平板 APP 控制软件，内置中控模块，平板的 APP 界面可通过中控的编程软件随意修改；
可用网页控制，带 2 个串口，支持串口控制、键盘控制，全平台控制软件，适应性强；
插卡式结构，混合输入输出，一卡四路，支持 DVI、VGA、AV、HDMI、SDI、HDBaseT、YPbPr、网络等板卡；
同时支持多种控制接口，兼容性强，支持第三方控制设备同时通过串口 RS-232 或 RS-485、红外、网络TCP、网络 UDP 对矩阵进行控制，硬件上提供 2 个串口，1 个网口；
面板上有 15 个硬件按钮和 3 个工作状态指示灯，可通过按键直接实现切换控制操作；
前面板配有蓝色液晶显示屏，显示矩阵的工作状态；
输出卡支持音频解嵌，可同时输出模拟音频和数字音频，即声音可同时在 HDMI 接口和 3.5mm 音频接头输出；
支持图像 4K 2K, 高达 16 种分辨率与刷新率可调，24Hz、30Hz、50Hz、60Hz 等以提高兼容性适应多种不同的显示屏；
支持字幕，可通过网络和串口直接更改字幕内容，每路输出视频都可有独立不同的字幕；
可拼接，兼容了拼接处理器功能，支持普通电视、液晶显示器及 DLP 等实现大屏幕拼接功能；
每个输出通道，可独立调节亮度、对比度。
型号 | 说明 |

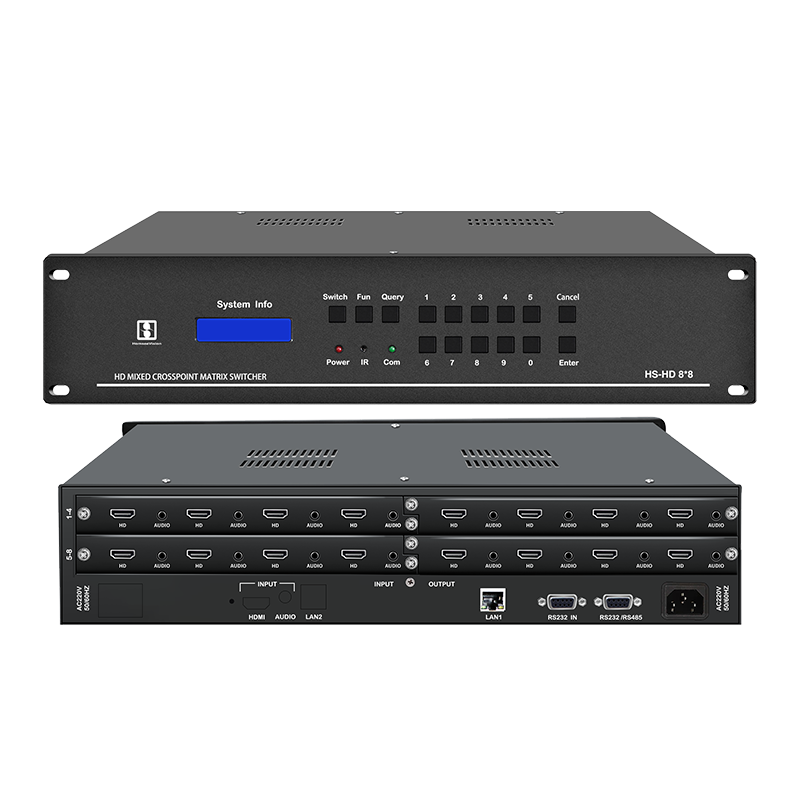

HS-W-HD 88 | 8 路信号输入，8 路信号输出 |

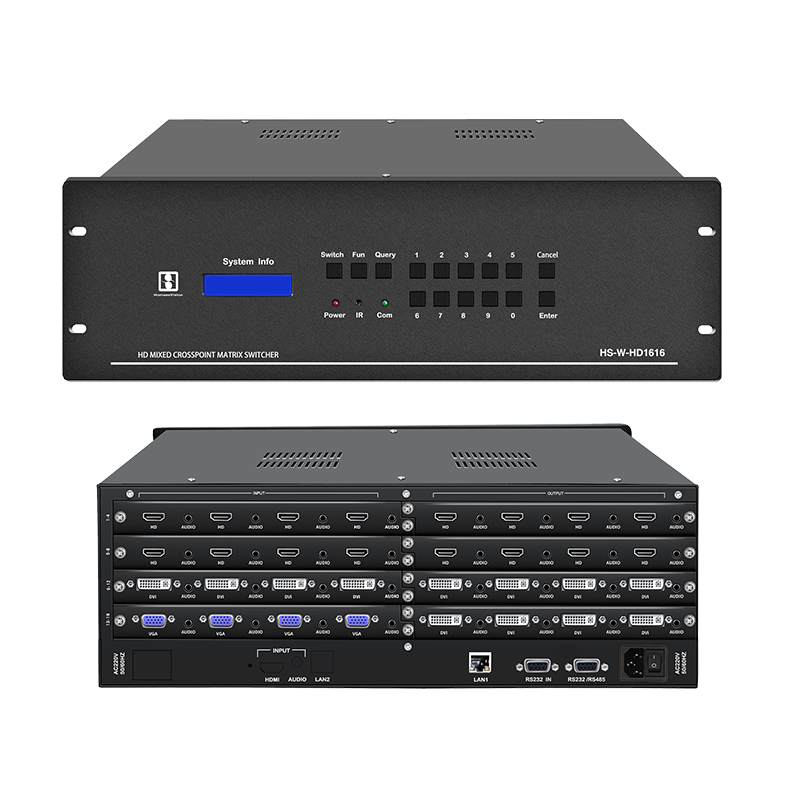

HS-W-HD 1616 | 16 路信号输入，16 路信号输出 |
HS-W-HD 3232 | 32 路信号输入，32 路信号输出 |

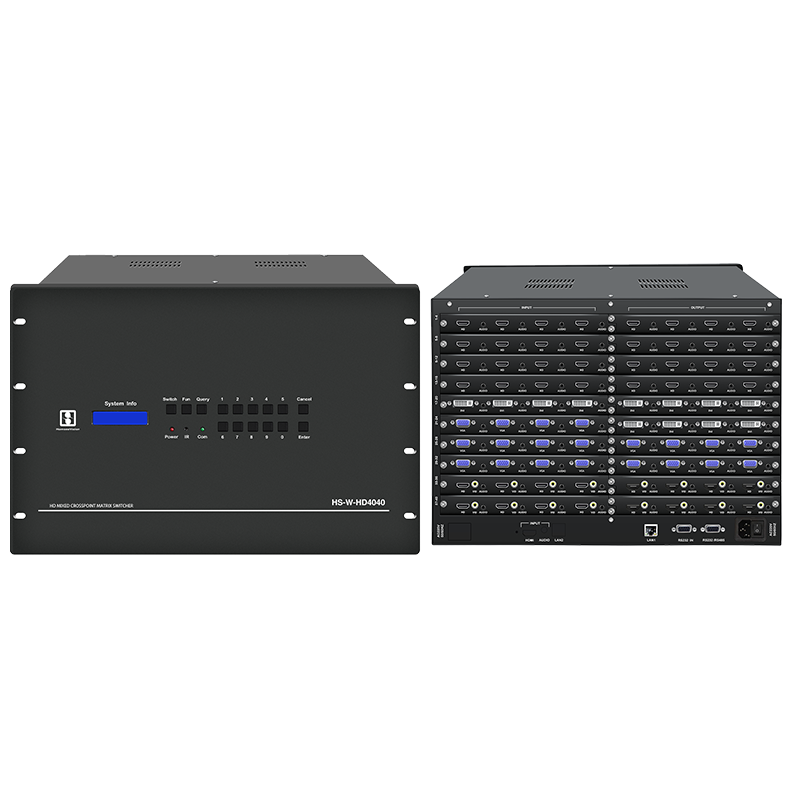

HS-W-HD 4040 | 40 路信号输入，40 路信号输出 |
HS-W-HD 7272 | 72 路信号输入，72 路信号输出 |
混合矩阵板卡：

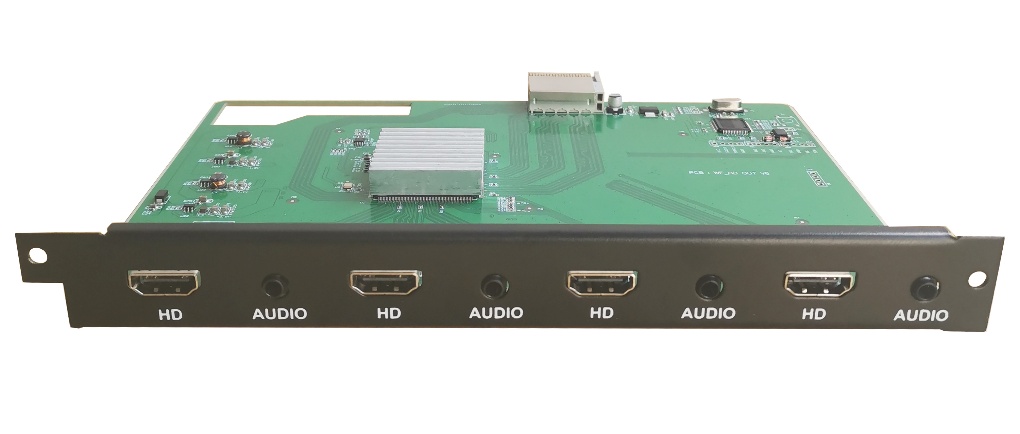

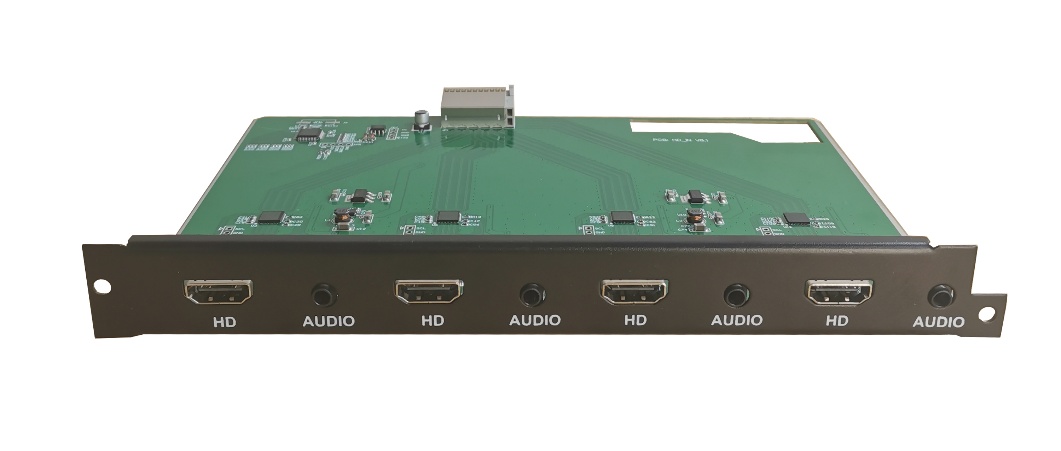

无缝四路 HDMI 输入卡(高清) HS-HD-4IN | |
接口 | 4 路 HDMI 输入，4 路 3.5mm 音频输入 |
协议 | HDMI1.4,HDCP1.3 |
输入分辨率 | 2160P@30Hz， 自适应 EDID |
接口带宽 | 5.25Gbps,全数字 |
传输距离 | 大于 20m |

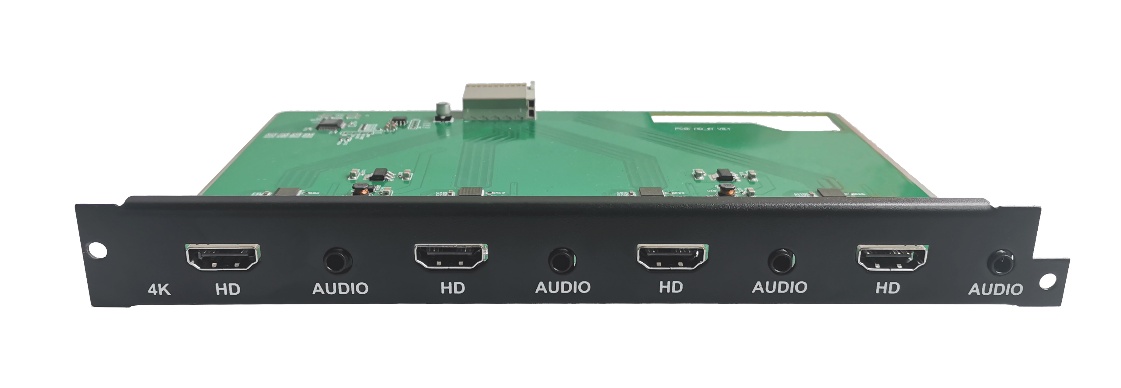

无缝四路 HDMI 输入卡 HS-WF-4K-4IN | |
接口 | 4 路 HDMI 输入，4 路 3.5mm 音频输入 |
协议 | HDMI1.4, HDCP1.3 |
输入分辨率 | 2160P@30Hz ,自适应 EDID |
接口带宽 | 18Gbps, 全数字 |
传输距离 | 大于 20m |

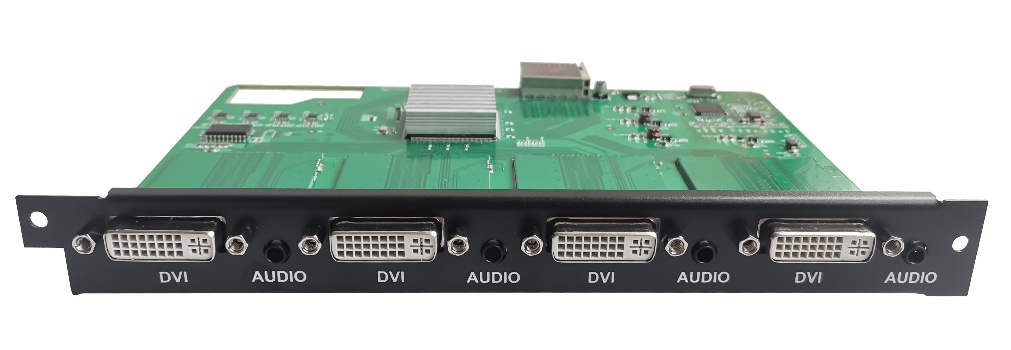

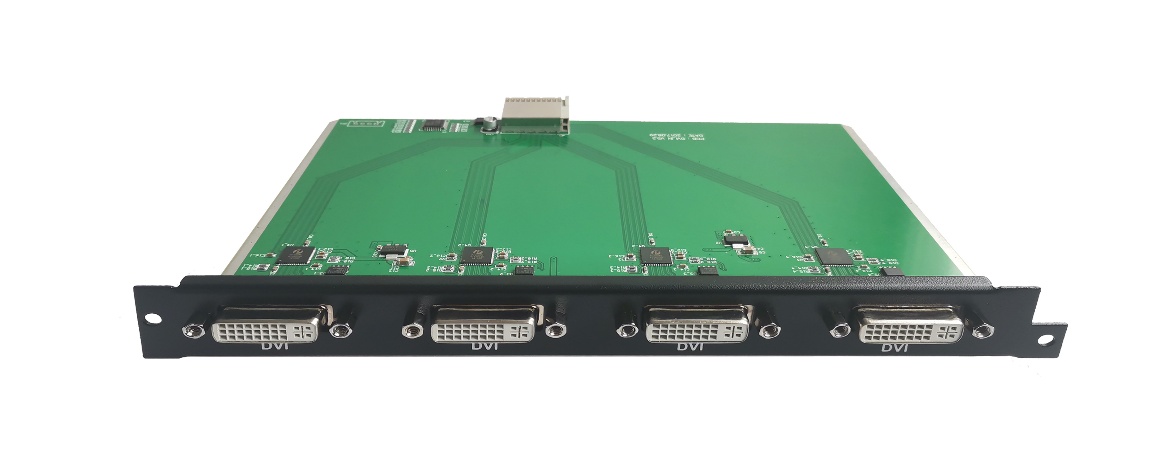

无缝四路 DVI 输入卡 HS-DVI-4IN | |
接口 | 4 路 DVI-D 输入 |
协议 | DVI1.0 |
输入分辨率 | EDID 自适应 |
接口带宽 | 5.25Gbps,全数字 |
传输距离 | 大于 20m |

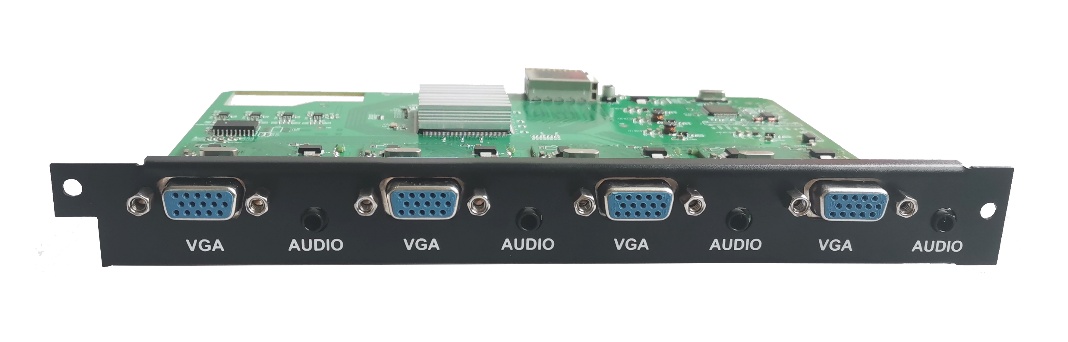

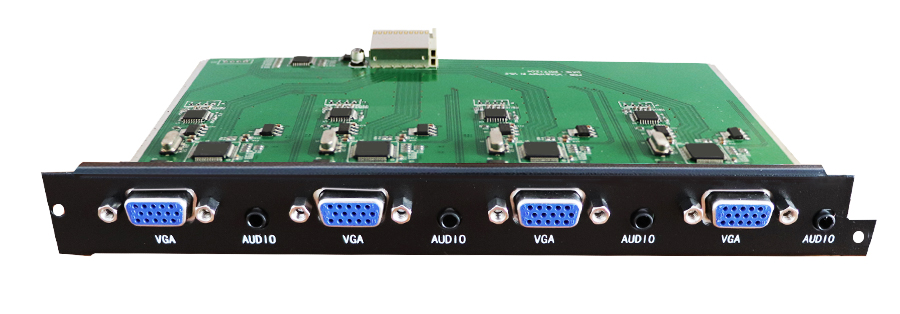

无缝四路VGA 输入卡 HS-VGA-4IN | |
接口 | 4 路 VGA 输入，4 路 3.5mm 音频输入 |
输入分辨率 | 1080P@60Hz 向下兼容 |

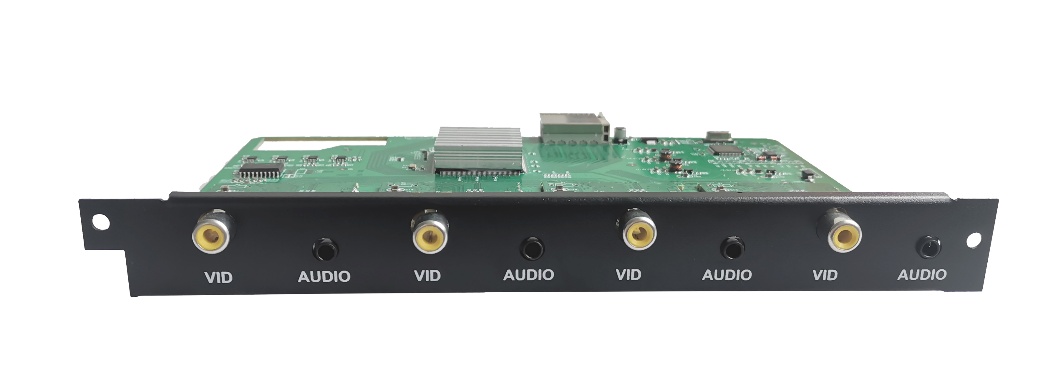

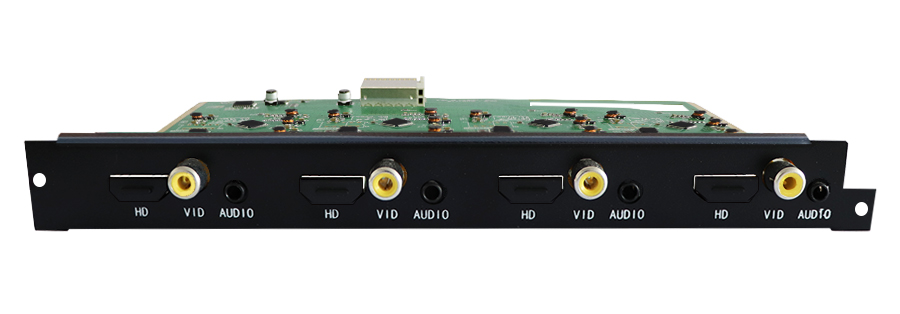

无缝四路 AV 输入卡 HS-AV-4IN | |
接口 | 4 路莲花接口 CVBS 输入，4 路 3.5mm 音频输入 |
输入分辨率 | 1080P@60Hz |

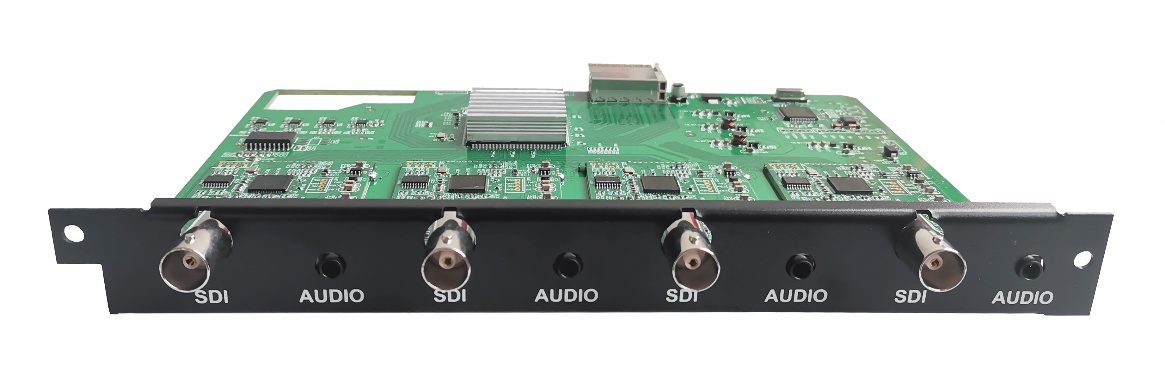

无缝四路 SDI 输入卡 HS-SDI-4IN | |
接口 | 4 路信号输入，BNC 接口 |
协议 | 兼容 3G*SDI/HD-SDI/SD-SDI |
输入分辨率 | 1080P@60Hz |

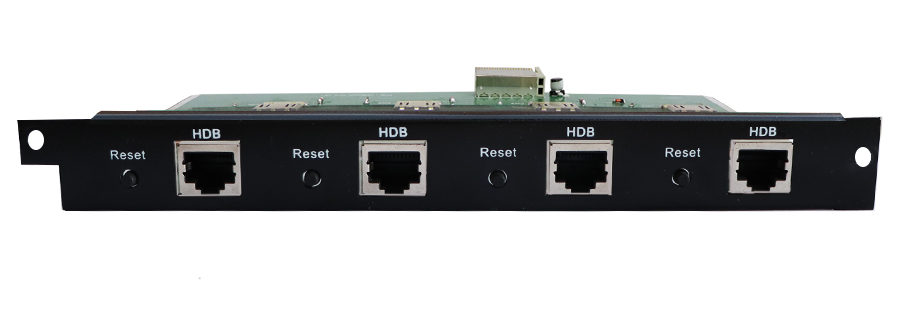

无缝四路 HDBaseT 输入卡 HS-HDB-4IN | |
接口 | 4 路信号输入，RJ45 接口 |
协议 | HDBaseT 协议 |
输入分辨率 | 2160P@60Hz |
接口带宽 | 6.75Gbps,全数字 |
远程供电 | 支持 POE 供电 |
EDID 管理 | 默认或可编程的 EDID |
信号传输模式 | 高速差分信号 |
无缝四路 HDMI 输出卡(高清) HS-HD-4OUT | |
接口 | 4 路 HDMI 输出，4 路 3.5mm 音频输出 |
协议 | HDMI1.4, HDCP1.3 |
输出分辨率 | 1920*1080P24Hz\25Hz\30Hz\50Hz\60Hz, 2048*1536,2560*1600,1920*1200, 1600*1200,1200*900,1280*1024, 1280*800,1280*720,1366*768,1024*768, |
接口带宽 | 5.25Gbps, 全数字 |
传输距离 | 大于 20m |

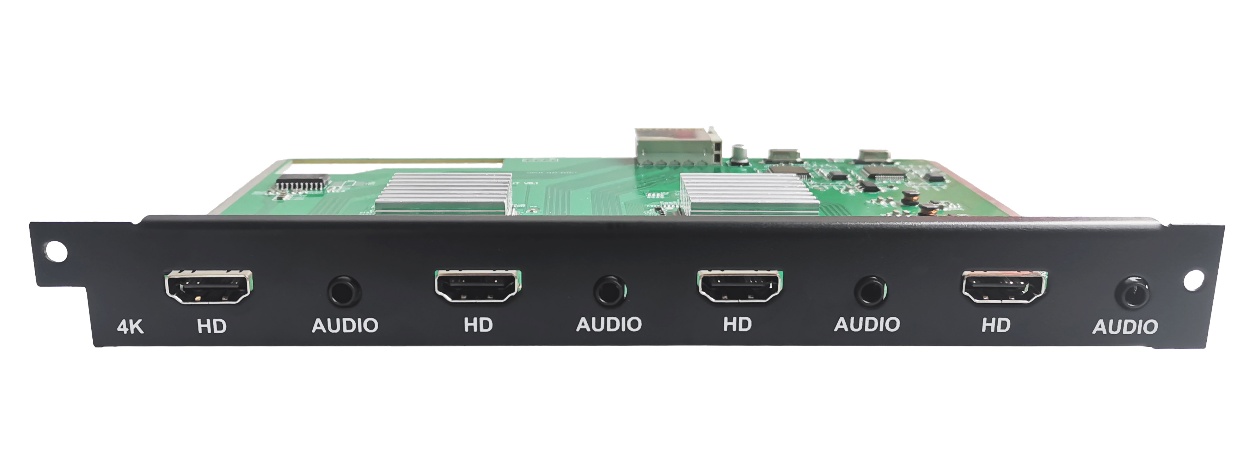

无缝四路 HDMI 输出卡 HS-WF-4K-4OUT | |
接口 | 4 路 HDMI 输输出，4 路 3.5mm 音频输出 |
协议 | HDMI1.4, HDCP1.3 |
输出分辨率 | 3840*2160,1920*1080P 24Hz\25Hz\30Hz\50Hz\60Hz, 2048*1536,2560*1600,1920*1200,1600*1200,1200*900,1 280*1024,1280*800,1280*720,1366*768,1024*768, |
接口带宽 | 18Gbps, 全数字 |
传输距离 | 大于20m |
无缝四路 DVI 输出卡 HS-DVI-4OUT | |
接口 | 4 路 DVI-D 输出， 4 路 3.5mm 音频输出 |
协议 | DVI1.0 |
输出分辨率 | 输出 3840*2160,1920*1080P24Hz\25Hz\30Hz\50Hz\60Hz, 2048*1536,2560*1600,1920*1200,1600*1200,1200*900, 1280*1024,1280*800,1280*720,1366*768,1024*768, |
接口带宽 | 5.25Gbps,全数字 |
传输距离 | 大于 20m |
无缝四路 VGA 输出卡 HS-VGA-4OUT | |
接口 | 4 路 VGA 输出，4 路 3.5mm 音频输出 |
输出分辨率 | 1080P@60Hz 向下兼容 |
无缝四路 AV 输出卡 HS-AV-4OUT | |
接口 | 4 路莲花接口 CVBS 输出，4 路 3.5mm 音频输出 |
输出分辨率 | 输出 1080P@60Hz |

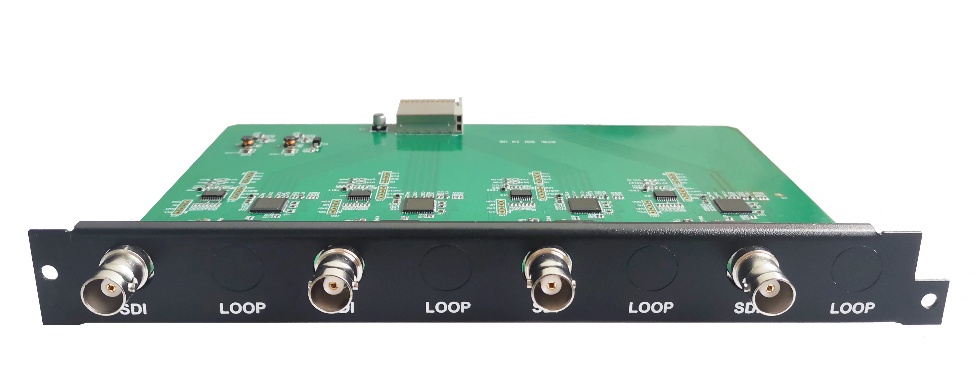

无缝四路 SDI 输出卡 HS-SDI-4OUT | |
接口 | 4 路信号输出，BNC 接口 |
协议 | 兼容 3G*SDI/HD-SDI/SD-SDI |
输出分辨率 | 1080P@60Hz |

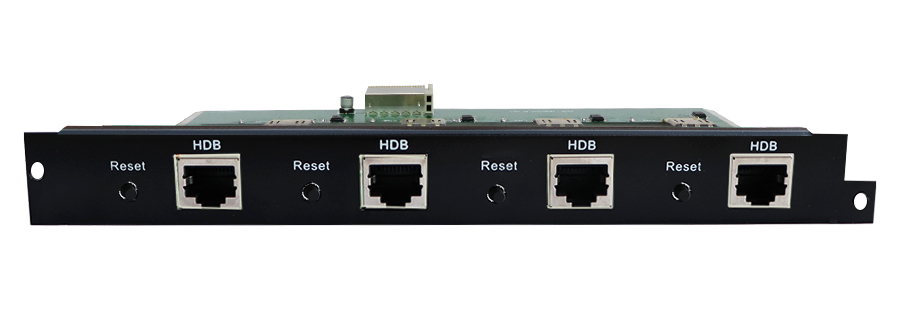

无缝四路 HDBaseT 输出卡 HS-BaseT-4OUT | |
接口 | 4 路信号输出，RJ45 接口 |
协议 | HDBaseT 协议 |
输出分辨率 | 输出 2160P@60Hz |
接口带宽 | 6.75Gbps,全数字 |
远程供电 | 支持 POE 供电 |
EDID 管理 | 默认或可编程的 EDID |
信号传输模式 | 高速差分信号 |

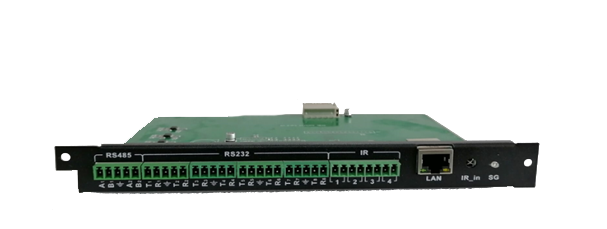

中控卡 HS-CC100 | |
接口 | 10 个串口（8 个 RS232，2 个 RS485）+ 4 个红外口+红外学习器 + 全双工网口 |
配置方式 | 支持通过网络对主机编程和升级 |
存储 | 大容量 FLASH 存储器，可保存高达 3000 条控制指令，支持存储扩展 |

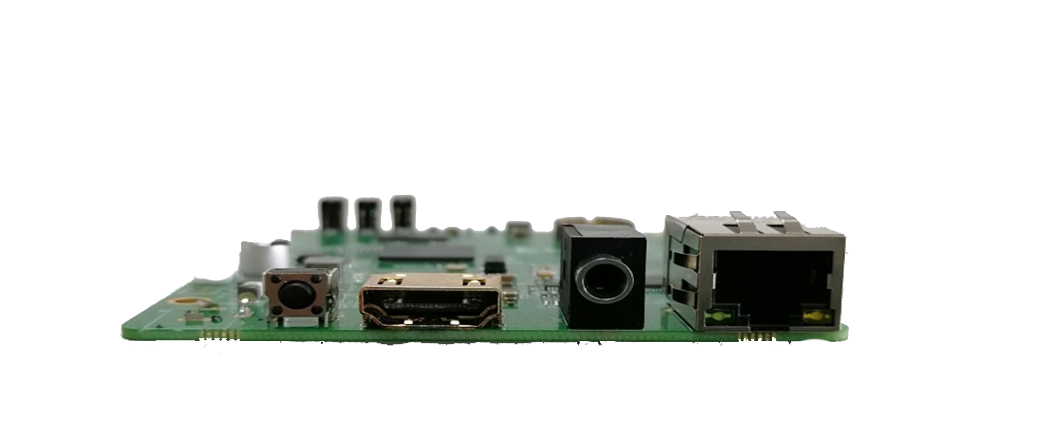

网络预览卡 HS-N-1000 | |
接口 | 1 路 HDMI 输出、1 路 RJ45 |
预览方式 | 通过 HDMI 输出到监视器或通过网络 H.265码 流输出 |
产品型号 | HS-W-HD 混合矩阵系列 |
视频 | |
带宽 | 18Gbps |
位时钟抖动 | <0.15Tbit |
位上升时间 | <0.3Tbit（20%--80%） |
位下降时间 | <0.3Tbit（20%--80%） |
最大传输延时 | 5nS |
切换速度 | 200ns（最长时间） |
控制种类 | |
COM 端口 | 2 个串口 RS-232 |
以太网络接口 | 1 个自适应 10M 或 100M,全双工 |
控制板卡 | 至多可接入 1 张控制卡 |
规格 | |
电源 | 100VAC~240VAC,50/60Hz,国际自适应电源 |
电源模块 | 至多可增加 1 块电源模块 |
平均故障间隔时间（MTBF） | 30000 小时 |
储存、使用温度 | -20° ~+70°C |
储存、使用湿度 | 10% ~ 90% |
尺寸（MM） | |
HS-W-HD 88 | 2U 机箱，483(L)x306(W)x90(H) |
HS-W-HD 1616 | 3.5U 机箱，483(L)x306(W)x150(H) |
HS-W-HD 3232 | 7U 机箱，483(L)x306(W)x310(H) |
HS-W-HD 4040 | 7U 机箱，483(L)x306(W)x310(H) |
HS-W-HD 7272 | 12U 机箱，483(L)x358(W)x535(H) |
重量 | |
HS-W-HD 88 | 约 5.1 kg |
HS-W-HD 1616 | 约 7 kg |
HS-W-HD 3232 | 约 11.7 kg |
HS-W-HD 4040 | 约 11.7 kg |
HS-W-HD 7272 | 约 19 kg |
满载功耗 | |
HS-W-HD 88 | 50W |
HS-W-HD 1616 | 100W |
HS-W-HD 3232 | 200W |
HS-W-HD 4040 | 200W |
HS-W-HD 7272 | 400W |
